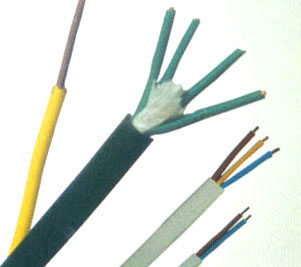

耐高温电缆
一：产品特点及用途：本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。
二：产品执行标准
Q/HHTZH004.1
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 450/750KV
2． 最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3． 最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃
4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5． 电缆允许弯曲半径：非铠装电缆封底为电缆外径的6倍
铜带屏蔽或钢带铠装电缆封底为电缆外径的12倍
氟塑料绝缘和护套电缆封底为电缆外径的8倍
四：基本型号及名称
|
(ZR192-)KFF
|
氟46(进口PFA)绝缘和护套控制电缆
|
|
(ZR192-)KFFP
|
氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆
|
|
(ZR192-)KFFR
|
氟46(进口PFA)绝缘和护套控制软电缆
|
|
(ZR192-)KFF22
|
氟46(进口PFA)绝缘和护套钢带铠装控制电缆
|
|
(ZR192-)KFFRP
|
氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆
|
|
(ZR192-)KFFP1
|
氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆
|
|
(ZR192-)KFFP2
|
氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆
|
|
(ZR192-)KFFRP2
|
氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆
|
|
(ZR192-)KFV
|
氟46(进口PFA)绝缘聚氯乙烯护套控制电缆
|
|
(ZR192-)KFVR
|
氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆
|
|
(ZR192-)KFVP
|
氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
|
|
(ZR192-)KFVRP
|
氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
|
|
(ZR192-)KFVP2
|
氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
|
|
(ZR192-)KFV22
|
氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆
|
|
(ZR192-)KFRV22
|
氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆
|
|
(ZR192-)KFVP2-22
|
氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆
|
|
(ZR192-)KFGR(YGC-KF46R)
|
氟46(进口PFA)绝缘硅橡胶护套控制软电缆
|
|
(ZR192-)KFGPR(YGC-KF46RP)
|
氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆
|
备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
|
项目
|
代号
|
说明
|
|
阻燃特性
|
ZR
|
分A、B、C级阻燃
|
|
系列代号
|
K
|
控制电缆
|
|
绝缘材料
|
F
|
聚全氟乙丙烯(F46)最高工作温度200℃
|
|
可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192)
|
||
|
护套材料
|
F
|
聚全氟乙丙烯(F46)最高工作温度200℃
|
|
可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192)
|
||
|
V
|
聚氯乙烯
|
|
|
G
|
硅橡胶
|
|
|
屏蔽材料
|
P
|
铜丝编织屏蔽
|
|
P1
|
镀锡铜丝屏蔽
|
|
|
P2
|
铜带绕包屏蔽
|
|
|
P3
|
铝塑绕包屏蔽
|
|
|
铠装材料
|
22
|
钢带铠装聚氯乙烯护套
|
|
23
|
钢带铠装聚乙烯护套
|
|
|
32
|
钢丝铠装聚氯乙烯护套
|
|
|
33
|
钢丝铠装聚乙烯护套
|
|
|
导体结构
|
A
|
单股导体
|
|
B
|
7股绞合导体
|
|
|
R
|
多股绞合导体
|
六：主要技术指标
1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3
2．20℃时绝缘电阻不小于500MΩ/KM
3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
