输入信号
|
| 模 拟 量 |
热 电 偶：标准热电偶--K、E、B、S、J、T、We等 |
| |
电 阻：标准热电阻--Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
| |
电 流：0～10mA、4～20mA、0～20mA等 --- 输入阻抗≤250W |
| |
电 压：0～5V、 1～5V、 mV等 ------输入阻抗≥250KW |
| 脉 冲 量 |
波 形：矩形或正弦波 |
| |
幅 度：大于4V |
| |
频 率：0～10kHz（或根据用户要求） |
|
|
输出信号
|
| 模拟量输出 |
DC 0～10mA（负载电阻≤750W） DC 4～20mA （负载电阻≤500W） |
| |
DC 0～5V （负载电阻≥250KW） DC 1～5V （负载电阻≥250KW） |
| 开关量输出 |
继电器输出--带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
| 通讯输出 |
接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等 |
| |
波特率 --300 pbs～28.8 kbps 仪表内部自由设定 |
| 馈电输出 |
DC 24V 负载≤30 mA |
|
|
特性
|
| 测量精度 |
测量显示精度：±0.2%FS±1字 或 0.5%FS±1字 |
| 频率转换精度 |
±1脉冲（LMS） 一般优于0.2％ |
| 测量范围 |
-1999 ------ 99999字 |
| 分 辨 率 |
±1字 |
| 显示方式 |

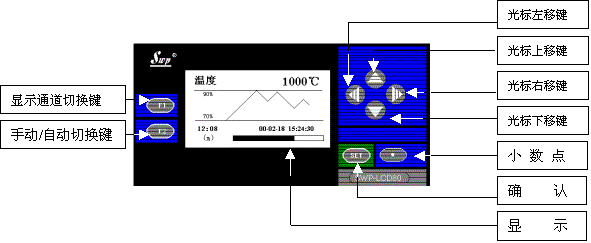

带背光大屏幕LCD图形显示器 |
| 控制/报警 |
带回差上限、下限输出 （用户可自由设定） |
| 参数设定 |
. 中文菜单提示 .面板轻触式按键设定 |
| |
. 参数设定值断电后永久保存. 参数设定值密码锁定 |
| 保护方式 |
断电后累积值保持时间大于五年 |
| |
电源欠压自动复位 工作异常自动复位（Watch Dog） |
|
|
使用环境
|
| 环境温度 |
0～50℃ |
| 相对湿度 |
≤85RH 避免强腐蚀气体 |
| 供电电压 |
常 规 型 AC220V+10-15%（50Hz±2Hz） |
| |
特 殊 型 AC90～260V--开关电源 DC24V ±2V--开关电源 |
| 功 耗 |
. ≤ 6W（AC220V 电源供电） |
| |
. ≤ 6W（AC90～265V 开关电源供电） |
| |
. ≤ 6W（DC24V 电源供电） |
|
